CQD20LB

800×1200 paletler için koridor genişliği uzunlamasına

2885 Ast

A,B Çatal taşıyıcı sınıfı/tipi A, B

2A

Aks yükleme, yüklü ön/arka

635/5340 kg

Aks yüklemeli, yüksüz ön/arka

2465/1490 kg

Akü voltajı

48 V

Asansör Uzatılmış Yükseklik

10560 mm

Asansör/çatal taşıyıcının ileri/geri eğilmesi

2/4 °

Çatal boyutları

40/120/1070 mm

Çatal kolları arasındaki mesafe

240/770

Çatal taşıyıcı genişliği

990 mm

Çatalların yüzüne kadar olan uzunluk

1373 mm

Dingil açıklığı

1515 mm

Direksiyon tasarımı

Electronic

Dönüş yarıçapı

1770 Wa

Ek tekerlekler (tekerlekler)

Φ102×51

Genel genişlik

1270 mm

İndirme hızı, yüklü/yüksüz

0.5/0.45 m/s

Kaldırma hızı, yüklü/yüksüz

0.45/0.55 m/s

Kaldırma yüksekliği

9500 mm

Koltuk yüksekliği/ayakta durma yüksekliği

1076 mm

Lastik ebadı, arka

Φ310×118

Lastik ebadı, ön

Φ343×140

Lastik sırtı genişliği, ön

- mm

Lastik tipi

Polyurethane

Maks. Tırmanma kabiliyeti, yüklü/yüksüz

10/15 %

Maksimum kaldırma yüksekliği

12000 mm

Operatör türü

Seated

Paletler için koridor genişliği 1000×1200 çapraz

2835 Ast

Pil ağırlığı

490 kg

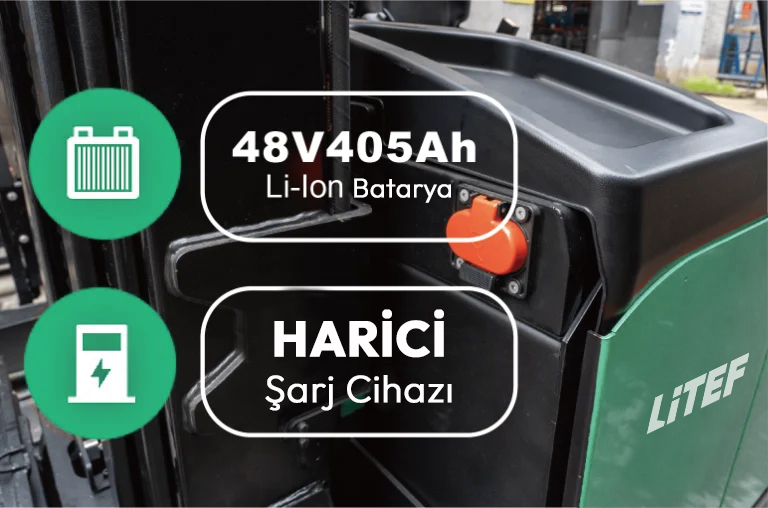

Pil nominal kapasitesi

405 Ah

Pil türü

Li-Ion

S3 %15'te kaldırma motoru gücü

20 kW

Serbest kaldırma

2870 mm

Servis ağırlığı

3940 kg

Servis freni

Electromagnetic

Seyir hızı, yüklü/yüksüz

9/9.5 km/h

Sırt genişliği, arka

1148 mm

Sürücü kontrolü türü

AC

Sürücü kulağındaki ses basıncı seviyesi

70 dB(A)

Sürücü motoru gücü S2 60 dak

7 kW

Şarj cihazı çıkış akımı

200

Tekerlek kolları/yükleme yüzeyleri arasındaki mesafe

915

Tekerlek kollarının yüksekliği

333mm

Tekerlekler, ön/arka sayısı (x=tahrikli tekerlekler)

1x/2

Tepe korumasının yüksekliği (kabin)

2213 mm

Toplam uzunluk

2443 mm

Yerden yükseklik, dingil mesafesinin merkezi

75 mm

Yük kapasitesi

2000 kg

Yük merkezi mesafesi

600 mm

Yük mesafesi, tahrik aksının ortasından çatala

399 mm

Yüklüyken asansörün yerden yüksekliği

70 mm
